각종 스위치
HOME > 제품소개 > 각종 스위치

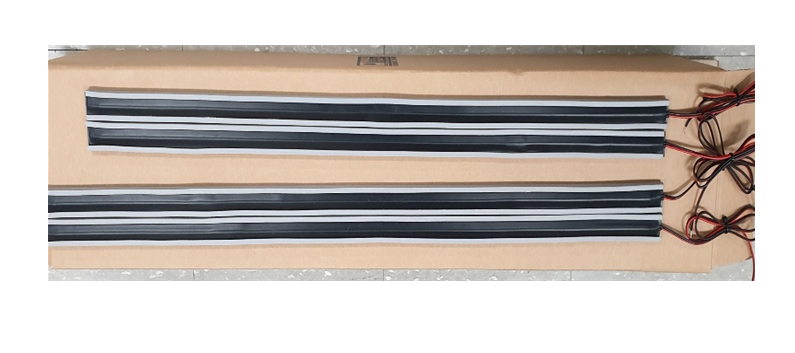

비상 스위치(모델:KC-120)

제품사진

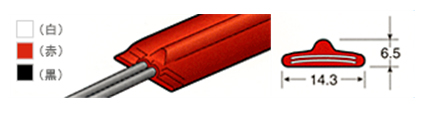

1. Tapeswitch
모델: 141-BPH（흰색)

제품사진
(A) 동작압 : 8.2N
(B) 최소 굽힘 반경 : 50mm
(C) 사용 용도와 특징
돌출부(비드)의 가장 높은 고감도 스위치. 가로 방향의 힘도 작동하기 쉽고, 급정지용으로 유용 합니다.
(C) 전기적 사양

접 점 정 격

AC100V, DC30V, 1A(max)

접 점 저 항

0.05 Ω 이하(동작압 이상의 초기값)

절 연 저 항

100MΩ 이상(500V 메가에서)

절연 시험 조건

A class

기계적 수명

(0.5A, 저항 부하) 28V DC에서 300만회

동 작 압

20 N

온 도 범 위

-23℃ - 63℃

접 점 재 질

상부 전극판은 인청동 하부 전극판은 동 도금 강판

외피재질 및 리드선

및 사이즈

연질 염화 비닐 AWG18#(회색) L=1000mm

1200mm 1100mm

*상기 테이프 스위치는 EC Tuv에서 공식 승인 받은 스위치입니다.

2.비상 스위치
2-1.모델: KC-120

제품사진
(A) 동작압 : 20N
(B) 사용 용도와 특징
로봇 및 의료장비 자동기계의 정지 및 자동화를 위한 스위치
(C) 단말처리: Welded end
2-2.사양

NO.

NAME

MATERIAL

1.

CHANNEL

PVC

2.

RUBBER

PVC

3.

TAPESWITCH

141-BPH

4.

LEAD WIRE

1000x0.5x4P

Size

500 – 2000mm
설치 순서
1.채널과 테이프스위치가 일체로 조립되어 있습니다.
채널 후면에 있는 양면테이프로 부착면에 고정한후 양끝단 테이프스위치를 PVC 채널이 보이도록 들어서 끝단에서 25mm 중심에 피스(4x15mm)로 고정하십시오

*(양면테이프 부착하실 때 부착면을 한번 닦고 부착해 주십시오)

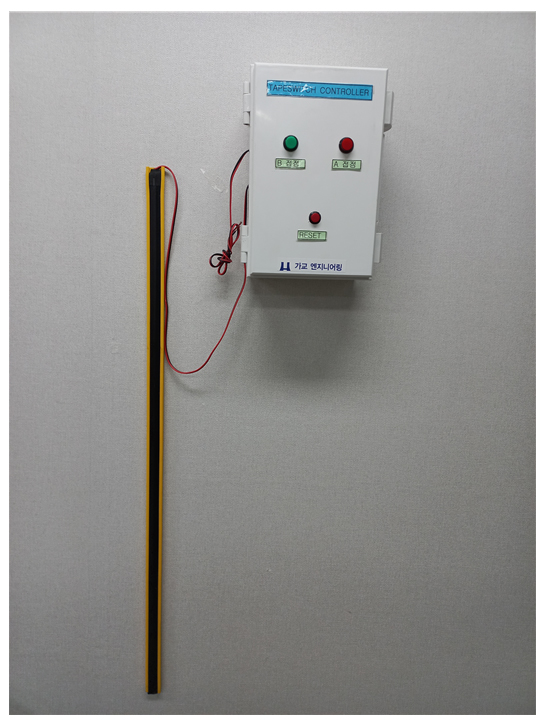

< 비상스위치 전용 컨트롤러>
제품사진
