테이프스위치

> 제품소개 > 테이프스위치

1.테이프 스위치란?

테이프 스위치는 전기 접촉자의 길이와 폭을 같게 한 것입니다. 테이프 스위치의 길이는 원하는대로 사용할 수 있으며, 필요한 길이로 절단하여 전선으로 단말 처리를 행하면 즉시 스위치의 기능으로 사용하실 수 있습니다.

1-1.특징

(1) 수명이 길다.
접촉 저항은 50mΩ 이하로 매우 낮은 수치입니다. 따라서 온오프를 반복해도 전식이 적고, 장기간 사용할 수 있습니다.
(2) 길이가 길어도 안정적이다.
저전력(작은 전력)에서 작동이 가능하며 긴거리에도 도체 저항이 적어서, 안정적으로 사용할 수 있습니다.
(3) 내전압이 높다.
1000V AC 2분간. 좁은 도체 사이에도 불구하고 높은 절연성을 유지하고 있습니다(180 형은 제외).
(4) 응답성이 좋다.
응답성이 좋고 응답 속도가 요구되는 트랜지스터와 IC 구동 회로에 적합합니다.

1-2.원리

일반적인 스위치의 길이와 폭을 같게 한 것입니다.

밀린 부분이 반전 스냅 액션의 접점이되고, ON 상태가 됩니다.
상부에서 비드(돌출부)를 누르면 스위치는 ON 상태가 됩니다.

1-3.구조

상단의 인청동 판과 두꺼운 구리 도금을 실시한 하단의 스프링 강판 사이에 있는 도체 사이의 양단을 마이라 · 폴리스타 필름으로 절연 유지하고 그 주위를 부식 방지 촉이 높은 특수 비닐 (염화 비닐계 플라스틱)에서 압출 코팅을 실시했습니다. 필요로 하는 임의의 길이로 절단하고 전선으로 단말 처리하면 방수성이 높은 스위치를 만들 수 있습니다.

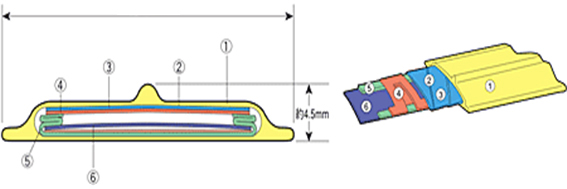

테이프 스위치의 단면 구조
1. 노란색 비닐 외장
2. 나일론 섬유
3. 상부 절연제 (마이라)
4. 상단 전도판 (인청동)
5. 중간 및 하부 절연 재료 (마이라)
6. 하부 전도판 (동도금 강판)

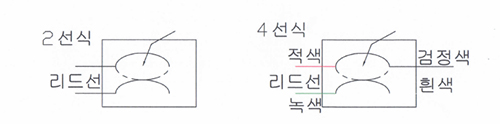

1-4.접점은 4선식으로 응답

2 선식이 보통 스위치이지만, 단선 감지하는 안전 장치(fail safe)에도 대응하고 있습니다.

이런 장소에 사용하여 주십시오.
테이프 스위치나 매트 스위치는 가정이나 시설에서의 간호 복지나 방범 대책, 공장 등의 작업장에서 안전 대책 등에 사용되고 있습니다.

가정・시설에서 간호복지

자명 옷장 등의 제어
매트 스위치 위에 타면 옷장이 내려오게 됩니다.

매트 스위치
휠체어에 앉으면 스위치가 ON 상태가 됩니다.

침대와 바닥 감지용 매트
배회 감지 매트로 몰래 설치할 수 있습니다.

가정・각종점포에서 방범 및 안전대책

외주 경계 제어
담 등에 설치하여 침입자를 방지합니다.

방범 스위치
카운터의 밑 등에 설치합니다.

방범용 금고
금고가 들린 순간에 스위치가 ON 상태가 됩니다.

각종작업장에서 안전대책

ATM ATM기 앞에 서면 기계가 작동합니다.	셔터 발밑에 놓고 셔터의 하강 정지을 확보합니다.	작업용 로봇 비상 정지 구역 안에 들어가면 로봇의 작업이 정지합니다.
범퍼 스위치 공장에서의 무인 반송 차 등에 사용됩니다.	카펫 밑 등에 내방객의 센서로 카펫과 계단 아래에 사용됩니다.	센싱 에지 스위치 반도체공장등에 사용합니다.

그 외에 사용

버스의 승강구에 버스의 승강구에 부설해서 사고를 방지합니다.	로드 스위치 차량이 통과하는 것을 감지합니다.	자동문 자동문에 설치하고 문에 끼이는 등의 사고를 방지합니다.
승강기 정지 매트 주차장에 사람이 있는 동안 승강기를 정지시킵니다.	계측 터치판 수영장 등에 설치된 터치판을 측정합니다.

1-5.각종 테이프 스위치의 특징

테이프스위치의 다양한 라인업과 특징을 소개합니다. 동작 힘은 푸시 풀 케이지 (10mm × 10mm 가압 피스)에서 측정 한 평균치입니다. 참고하시기 바랍니다.

1). 102-A(회색)

(A) 동작압 : 23N
(B) 최소 굽힘 반경 : 25mm
(C) 사용 용도와 특징
각종 자동 기계의 안전 및 자동화를 위한 스위치로서 이용되고 있습니다.

2). 102-B(노랑색)

(A) 동작압 : 6.5N
(B) 최소 굽힘 반경 : 50mm
(C) 사용 용도와 특징
각종 자동 기계의 안전 및 자동화를 위한 스위치로서 이용되고 있습니다.

3). 171-IS(검정색)

(A) 동작압 : 43N
(B) 최소 굽힘 반경 : 50mm
C) 사용 용도와 특징
고속도로 및 테스트 과정 등에서 자동차의 주행을 일시적으로 측정 할 경우에 사용합니다.

4). 107SLS(검정색)

(A) 동작압 : 5.9N
(B) 최소 굽힘 반경 : 50mm
C) 사용 용도와 특징
내수성, 내약품성, 저온 특성이 뛰어난 외피 외질. 사용 온도 범위가 넓고, 저온 경화는 적습니다 (Astarex C).

5). 121-BP(녹색)

(A) 동작압 : 3.5N
(B) 최소 굽힘 반경 : 12mm
C) 사용 용도와 특징
돌출부 낮은 고감도 스위치. 시작 스위치로 편리합니다.

6). 141-BPH（흰색）/141-BPHR（적색）/141-BPHB（검정색）

(A) 동작압 : 8.2N
(B) 최소 굽힘 반경 : 50mm
(C) 사용 용도와 특징
돌출부(비드)의 가장 높은 고감도 스위치. 가로 방향의 힘도 작동하기 쉽고, 급정지용으로 유용 합니다.

7). 141BPM(흰색)

(A) 동작압 : 3.5N
(B) 최소 굽힘 반경 : 50mm
(C) 사용 용도와 특징
돌출부(비드)의 높은 고감도 스위치입니다. 길이는 자유.

8). 151BBW(흰색)

(A) 동작압 : 5.7N
(B) 최소 굽힘 반경 : 12mm
(C) 사용 용도와 특징
돌출부(비드) 없는 고감도 스위치로 창문이나 문턱 넘어 경계용으로 판의 밑에 숨겨 사용합니다.

9). C형 스위치(청색)

(A) 동작압 : 1.8N
(B) 최소 굽힘 반경 : 12mm
(C) 사용 용도와 특징
센터 비드에 요철을 갖게 한 고감도 형 스위치. 범퍼 내장형 스위치에 적합하다.
폐사에서는 범퍼스위치라고도 합니다.

10). 161-FS (카바 스위치) (흰색 · 회색)

(A) 동작압 : 2N
(B) 최소 굽힘 반경 :
(C) 사용 용도와 특징
평평한 바닥에서의 굽힘 가능 (반경 800mm까지)

11). TS-3（검정・적・황）

(A) 동작압 : 12N
(B) 최소 굽힘 반경 : 75mm
(C) 사용 용도와 특징
각종 기기류의 센서, 각종 생활 기기류 센서와 같은 낮은 측면에서도 적절한 작동이 가능합니다.

12). 180(적색)）

(A) 동작압 : 12N
(B) 최소 굽힘 반경 : 75mm
(C) 사용 용도와 특징
구부려서 작동하는 스위치입니다. 최대 길이는 3m, 동작 각도는 10도 ~ 15도.

1-6. 표준 사양과 취급 시 주의 사항

테이프 스위치의 사양 및 취급상의주의 사항을 설명하겠습니다. 안전하게 사용하기 위해서도 꼭 읽어보십시오.

1). 표준사양

정격 전압 전류	AC/DC 28V 1A(max)
내전압	1000V AC 2분간
접점 수명	300만회（24V　0.3A　저항부하)
절연 저항	100MΩ以上（DC500VM에서）
접촉 저항	0.05Ω이하（동작 압 이상 시）
사용 온도 범위	－10℃～60℃
내하중성	200kgf（φ100 압력 판 1분간）1960N
내수성	밀봉 방적형
형식 승인	승인 적용외（30V 이하 사용의 경우）
리드선	VFF0.75 mm2　0.5m길이（표준）

2). 취급상 주의 점

테이프 스위치를 안전하게 사용하기 위해서 다음 사항에 주의하십시오.
(a)일반적인 주의사항
허용되는 최소 굽힘 반경 이상으로 구부리거나 비틀지 않도록 주의하시기 바랍니다
(허용 반경은 각 모델의 사양을 참조하십시오).
설치 및 운반 시에 전선을 당기거나 함부로 사용하지 마십시오. 단선의 원인이 됩니다.
테이프 스위치 설치 시에는 단락의 원인이 되기 때문에 못이나 나사의 사용은 삼가 해주십시오. 고정 시에는 지정된 접착제나 양면테이프, 챤넬, 줄눈 시공 등의 이용을 추천하고 있습니다.
(b) 사용 환경
사양에 기재되어 있는 온도 범위 내에서 사용하십시오.
침수 상태에서의 사용은 위험하므로 삼가 해 주십시오 (방수, 방적은 제품에 따라 다릅니다).
표면에 요철이 있는 고장의 원인이 되므로 평탄한 장소에서의 설치를 부탁하고 있습니다. 스위치는 상시 오프 타입 입니다. 중하중등으로 장시간 ON 상태로 하는 것은 피해주십시오.

3). 전기 정격

안전상의 이유와 스위치의 수명을 유지하기 위해 소정의 전압, 전류 값으로 사용하십시오.
최대 AC 100V, DC 30V, 1A 용량은 있지만, AC, DC 30V, 1A 이하에서 사용하십시오.

4). 보증

납입 제품의 보증 기간은 납입 후 1 년으로 하겠습니다.
보증 기간 중에 당사의 책임에 의해 고장이 발생한 경우 고장 제품의 교체 또는 수리를 무료로 실시합니다.
그러나 다음의 경우는 보증 대상에서 제외되므로 양해 바랍니다.
1. 카탈로그, 사용설명서 등의 사용 조건 이외에서 사용하는 경우.
2. 납품 제품의 개조를 사용자 사항이 있는 경우.
3. 고장 원인이 납입 품 이외의 경우.
4. 취급주의 사항을 지키지 않은 경우.
*주) : 보증은 납입 제품에 대한 보증이며, 납입 품의 고장에 의해 유발되는 여타 손상은 포함되지 않습니다.

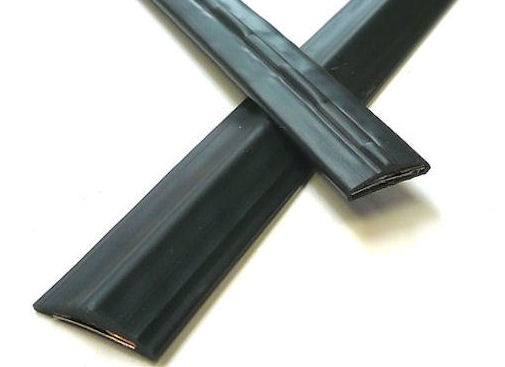

1-7. 특수 테이프 스위치

고무 같은 느낌으로, 내열성, 내후성, 내약품성을 가지고사용 온도 범위가 넓어서 극지방도 사용이 가능한 테이프 스위치 신제품입니다.

1). 특수 테이프 스위치의 특징

□ 뛰어난 내후성
□ 내열성 (120 ℃)
□ 내한성 (-80 ℃) 특히 기존 제품에 비해 저온 유연성이 우수합니다.
□ 내 약품성
□ 낮은 압축 영구 변형

2). 라인업

테이프 스위치 표준형 마찬가지로 19mm 폭 (CB 타입)와 14.3mm 폭 (CE 형식)두 종류를 준비 했습니다.
기존 제품뿐만 아니라 알루미늄 성형 채널 106 형, 104 형을 사용할 수 있습니다.
동작 힘 BE 유형 15N CE 유형 5.8N

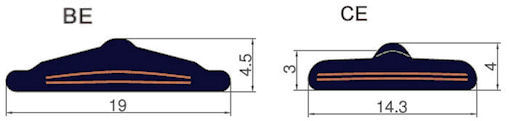

3) 단면 규격

1-8.테이프 스위치 액세서리

테이프 스위치 장착 용 채널과 리드선 부착 터미널 씰 작업이 쉽게 행할 수 있는 키트를 준비하고 있습니다. 꼭 한번 시도해 보시기 바랍니다.

1). 성형 채널.

(a) 알루미늄 성형 채널 106 형
102-A, 102-B 전용
크기 : 폭 22.3mm × 높이 6mm 길이 : 3600mm까지

(b) 알루미늄 성형 채널 104 인치 / 플라스틱 성형 채널 104P 형
121-BP, 141-BPM 141-BPH, R TS-3 용
크기 : 폭 17.5mm × 높이 7mm
길이 : 3600mm까지

2). DIY 스위치 키트.

(a) 몰드 터미널
• 103-A : 회색 세트 /• 103-B : 황색 세트 /• 103-BP : 밝은 녹색 세트 /
• 103-BPH : 백색 세트 /• 103-BPHR : 적색

리드선의 설치 및 단말 씰 작업이 단시간에 누구나 할 수 있는 터미널 세트입니다.
리드선의 설치는 납땜은 불필요 상하 전극 판 있는 혀의 모양 커넥터를 스위치의 상하 전극 판 사이에 꽂기 만하면 됩니다.

1-9.테이프 스위치의 설치

스위치 키트 "몰드 터미널"을 이용하면 쉽게 이용할 수 있습니다. 그 사용 방법을 소개합니다.

1). 테이프 스위치를 커팅.

테이프 스위치를 평평하게 되도록 깨끗하게 커팅해서 스위치에 찌꺼기 등 남지 않도록 합니다.

2). 상하의 소자를 확장.）

상하의 소자를 손톱 용 줄칼과 나이프를 사용하여 확장합니다.

3). 커넥터를 넣는다.

리드선 부착 커넥터 (라이브)를 상하 소자 사이에 넣습니다.

4). 절연체를 넣고

터미널 커넥터 쪽에는 10mm × 10mm의 절연체 (마일러 : 부속품)을 켭니다. 테스터와 부저로 온 오프 상태를 확인합니다

5).밀폐제를 바르면

씰제를 그림과 같이 바릅니다. 리드선 측 및 테이프 스위치의 끝에서 약 13mm 위치까지 터미널을 누릅니다. 잘못된 실란트는 깨끗이 닦아 줍니다. 와이어 출구에 씰제를 바릅니다.

6).완성

밀봉이 마르면 사용할 수 있습니다.
※ 산업 및 인적 안전과 관련된 테이프 스위치는 당사 공장에서 단말 용착 한 것을 사용 하십시오.

2-2.Sensing Edge Switch 취급상 주의점

스위치를 안전하게 사용하기 위해서 다음 사항에 주의하십시오.

1).일반적인 주의사항

(1) 설치 및 운반 시에 리드선을 끌어당기거나 함부로 사용하지 마십시오. 단선의 원인이 됩니다.
(2) 센싱 에지 설치 시에는 단락의 원인이 되기 때문에 못이나 나사의 사용은 삼가 해주십시오. 고정 시에는 지정된 접착제 나 양면테이프,
채널, 줄눈 공사 등의 이용을 추천하고 있습니다.

2).사용 환경

(1)사양에 기재되어있는 온도 범위 내에서 사용하십시오.
(2)침수 상태에서의 사용은 위험하므로 삼가 해주십시오 (방수, 방적은 제품에 따라 다릅니다).
(3)스위치는 상시 오프 타입 입니다. 중하중 등으로 장시간 ON 상태로 하는 것은 피해주십시오.

3).전기 정격

4).보증

납입 제품의 보증 기간은 납입 후 1 년으로 하겠습니다.
보증 기간 중에 당사의 책임에 의해 고장이 발생한 경우 고장 제품의 교체 또는 수리를 무료로 실시합니다. 그러나 다음의 경우는 보증 대상에서 제외되므로 양해 바랍니다.

(1)카탈로그, 시방서 등의 사용 조건 이외에서 사용하는 경우
(2)공급 제품의 개조를 사용자 사항이 있는 경우
(3)고장 원인이 납입 품 이외의 경우
(4)취급주의 사항을 지키지 않은 경우
주 : 보증은 납입 제품에 대한 보증이며, 납입 품의 고장에 의해 유발되는 여타 손상은 포함되지 않습니다.

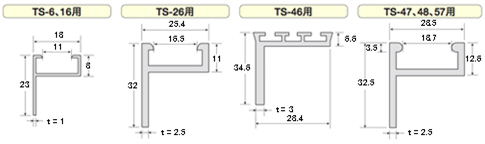

5).채널 규격

리드선 방향
리드선의 배출 방법은 5 가지가 있습니다. 견적 시에는 배출 방법을 지정 하십시오 (4 선식 안전장치).
EE : 양쪽으로
OE : 한쪽만
RH : 양쪽 (오른쪽) 내 앵글 채널 끝
LH : 양쪽 (왼쪽) 내 앵글 채널 끝
BOT : 바닥 면
※이 밖에도 특수 방법을 희망하시는 분은 부담 없이 상담해주십시오.

6).센싱 에지 스위치의 특수 사양

무대 장치 나 무인반송 차 대차 등에 이용하실 감지 가장자리를 소개합니다.
일반 감지 가장자리에 "굴곡"을 가능하게 한 수평 곡선 형과 곡면 대응 형 센싱 가장자리입니다.
(1).수평 곡선 센싱 에지 스위치
반경 760mm 이상으로 옆 굽힘 가능
• 챤넬의 굽힘도 있습니다 (플라스틱 채널 전용)
• 용도 : 특수 무대 장치 용 병원 시설에 체육관 시설 용 등
제품사진

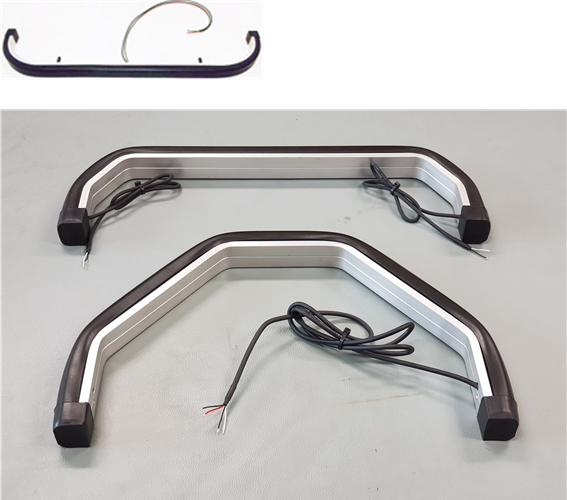

(2)굽힘 대응형 센싱 에지 스위치
반경 100mm 이하의 굽힘 대응이 가능 합니다
• 채널의 굽힘도 있습니다 (알루미늄 채널 전용)
• 용도 : 인쇄 기계, AGV 범퍼
제품사진
